02 Shader 코드 입문 기초

1. 셰이더의 기본 구조와 속성 정의

셰이더 파일은 유니티 인스펙터와 소통하는 부분과 실제 그래픽 연산을 수행하는 부분으로 나뉩니다.

셰이더 블록 전체 구조

• Shader "경로/이름": 셰이더의 전체 이름을 정의하며, 슬래시를 사용해 메뉴 구조로 관리할 수 있습니다
  • 셰이더 파일의 가장 첫 줄에 위치하며, 유니티 에디터 내에서 해당 셰이더를 찾기 위한 경로를 지정합니다.
  • 코드 내의 이름과 실제 파일의 이름이 일치하지 않아도 작동하지만, 관리를 위해 통일하는 것이 권장됩니다.
• Properties: 재질(Material) 패널에 나타날 변수들을 선언합니다
  • 이 블록에 선언된 변수들은 아티스트가 유니티 인스펙터 창에서 직접 조절할 수 있는 인터페이스가 됩니다.
  • 선언된 변수들은 이후 Pass 블록 내부에서 동일한 이름으로 다시 선언되어야 셰이더 연산에 활용될 수 있습니다

    • 주요 속성 타입 (Properties)

      • Float: 단일 실수 값 (_Name ("Display", Float) = 1.0)
      • Range: 슬라이더 형태의 범위 값 (Range(0.0, 1.0))
      • Vector: 4차원 벡터 값 (Vector)
      • Color: 색상 선택기 (회색 등 기본값 설정 가능)
      • 2D (Texture): 텍스처 슬롯이며, 기본값으로 "white", "black", "red" 등을 지정하여 텍스처가 없을 때의 동작을 제어합니다



타입	설명	코드 예시
Float	일반 실수 값	_MyFloat ("Float", Float) = 1.0
Range	범위가 제한된 슬라이더	_MyRange ("Range", Range(0, 1)) = 0.5
Color	색상 선택기	_MyColor ("Color", Color) = (1,1,1,1)
Vector	4차원 벡터	_MyVector ("Vector", Vector) = (0,0,0,0)
2D	텍스처 이미지 슬롯	_MainTex ("Texture", 2D) = "white" {}

• SubShader: 실제 렌더링 로직이 포함되며, 그래픽 카드 사양에 따라 여러 개를 작성할 수 있습니다. 즉 옵션별로 다르게 동작하도록 여러 개를 만들 수 있습니다. 이 때는 LOD 300 이나 LOD 100 처럼 옵션별로 동작하는 설정을 정의할 수 있습니다.
  • 여러 개의 SubShader가 있을 경우, 유니티는 위에서부터 아래로 확인하며 현재 하드웨어가 지원하는 첫 번째 SubShader를 실행합니다
• Pass: 하나의 완전한 렌더링 실행 단위를 의미하며, 이 안에서 CG 코드가 작성됩니다

  • GPU가 모델의 데이터를 받아 화면에 그리는 한 번의 과정을 의미합니다.
  • 여러 개의 Pass 를 가진 멀티패스 렌더링을 구현할 경우, 위쪽 Pass부터 순차적으로 실행되어 결과가 중첩됩니다.

// 1. Shader 경로 및 이름 정의
// 슬래시(/)를 사용하여 유니티 재질(Material) 메뉴에서 계층 구조로 관리할 수 있습니다.
Shader "Tutorial/ShaderBlockStructure"
{
    // 2. Properties (속성 블록)
    // 유니티 인스펙터 창(Material 패널)에 나타날 변수들을 선언하는 곳입니다.
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {} // 텍스처 슬롯
        _Color ("Color", Color) = (1, 1, 1, 1) // 색상 선택기
        _Value ("Float Value", Float) = 1.0 // 수치 입력
    }

    // 3. SubShader (서브셰이더 블록)
    // 실제 렌더링 로직이 포함됩니다. 사양이나 옵션별로 여러 개를 작성할 수 있습니다.
    SubShader
    {
        // LOD(Level of Detail) 설정을 통해 기기 성능에 따라 실행될 서브셰이더를 구분할 수 있습니다.
        LOD 300

        // 4. Pass (패스 블록)
        // 하나의 완전한 렌더링 실행 단위를 의미합니다.
        // 특정 모델을 여러 번 그려야 할 때 여러 개의 Pass를 작성할 수 있습니다.
        Pass
        {
            CGPROGRAM
            // HLSL/Cg 코드가 작성되는 구역입니다.

            // 정점 셰이더와 프래그먼트 셰이더의 이름을 정의합니다.
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc" // 유니티 내장 함수 라이브러리 포함

            // 셰이더 로직 구현 생략...
            ENDCG
        }
    }

    // 모든 SubShader가 실행 불가능할 때 사용할 예비(Fallback) 셰이더
    Fallback "Diffuse"
}

---



2. GPU 파이프라인과 데이터 구조체 (Semantics)

셰이더 코드는 CPU에서 데이터를 받아 GPU의 각 단계를 거치며 처리됩니다.

데이터 전달 구조체

• appdata (Input): CPU에서 모델 데이터를 가져옵니다.
  • POSITION: 모델의 정점 좌표.
  • TEXCOORD0: 첫 번째 UV 채널 (요즘에는 최대 8개까지 가능하긴 함. 보간기로는 16)
  • NORMAL: 법선 벡터.
  • TANGENT: 탄젠트 벡터.
  • COLOR: 정점 색상
  • SV_VertexID : 버텍스 고유 인덱스
  • SV_InstanceID: GPU 인스턴싱을 사용할때 현재 그려지고 있는 물체가 몇 번째 복사본(인스턴스)인지 알려주는 번호
  • BLENDWEIGHTS: 각 정점이 주변 뼈(Bone)들에 의해 받는 영향력(가중치) 값. 보통 내부 메크로에서 처리해서잘 보기는 힘듬
  • BLENDINDICES: 정점에 영향을 주는 뼈들의 인덱스 번호. 역시 보통 내부 메크로에서 처리해서잘 보기는 힘듬


struct appdata {
    float4 vertex : POSITION;      // 정점 좌표
    float3 normal : NORMAL;        // 법선
    float2 uv : TEXCOORD0;         // UV

    // 추가로 가져올 수 있는 데이터들
    uint vid : SV_VertexID;        // 버텍스 ID (버텍스 넘버)
    uint iid : SV_InstanceID;      // 인스턴스 ID
    float4 weights : BLENDWEIGHTS; // 본 가중치
    float4 indices : BLENDINDICES; // 본 인덱스
};

v2f (Vertex to Fragment): 정점 셰이더가 계산하여 프래그먼트 셰이더로 넘겨주는 데이터입니다.

• SV_POSITION: 클립 공간 좌표 (필수).
• TEXCOORDn: UV나 기타 보간 데이터 전송용 범용 저장소 (최대 16개 슬롯).

// 2. 정점 셰이더에서 프래그먼트 셰이더로 넘겨주는 데이터 구조체 (v2f)
// SV_POSITION은 화면 출력을 위해 필수이며,
// TEXCOORDn 슬롯들은 데이터 전달용 보간기로 사용됩니다.
struct v2f
{
    float4 pos : SV_POSITION;  // 클립 공간 좌표 (필수)
    float2 uv : TEXCOORD0;     // 첫 번째 통로: UV 데이터
    float3 wNormal : TEXCOORD1;// 두 번째 통로: 월드 공간 법선 데이터
    float3 custom : TEXCOORD2; // 세 번째 통로: 커스텀 연산 데이터 (예: 월드 포지션 등)
    // 이와 같은 TEXCOORD 슬롯을 최대 15번까지(총 16개) 확장할 수 있습니다.
};

---

3. 정점 셰이더 (Vertex Shader)와 공간 변환

• 공간 변환 과정: 모델 공간 → 세계 공간 → 카메라 공간 → 클립 공간 순으로 변환됩니다
• MVP 변환: 세 가지 행렬(Model, View, Projection)을 곱해 한 번에 변환할 수 있으며, 유니티에서는 UnityObjectToClipPos() 함수를 사용해 이를 수행합니다
• 변수 초기화: 출력 구조체(v2f)를 선언하고 모든 데이터를 채운 뒤 리턴해야 합니다

// 3. 정점 셰이더 (Vertex Shader)
v2f vert (appdata v)
{
    // 변수 초기화: 출력 구조체 v2f를 선언합니다.
    v2f o;

    // 공간 변환 과정 (MVP 변환)
    // 1. 모델 공간 -> 세계 공간 (Model Matrix)
    // 2. 세계 공간 -> 카메라 공간 (View Matrix)
    // 3. 카메라 공간 -> 클립 공간 (Projection Matrix)

    // 유니티에서는 아래 함수 하나로 위 3단계 MVP 변환을 한 번에 수행합니다.
    o.pos = UnityObjectToClipPos(v.vertex);

    // 나머지 데이터 채우기
    o.uv = v.uv;

    // 모든 데이터를 채운 뒤 구조체를 리턴합니다.
    return o;
}



4. 프래그먼트 셰이더 (Fragment Shader)와 연산

각 픽셀의 최종 색상을 결정하며 텍스처링과 정밀도 제어가 중요합니다.

• 데이터 정밀도: 성능 최적화를 위해 세 가지 타입을 구분해 사용합니다.
  • float: 32비트 (좌표 계산용)
  • half: 16비트 (대부분의 벡터 및 UV용)
  • fixed: 8비트 (0~1 사이의 색상값용, 현재는 half로 대체됨)
  • 그렇지만 모바일에서는 기기 칩셋 특성에 따른 오류때문에 float 만 사용하는것을 추천
• 텍스처 샘플링 (Texturing):
  • _MainTex_ST: 텍스처 이름 뒤에 _ST를 붙여 선언하면 유니티 인스펙터의 Tiling(xy)과 Offset(zw) 데이터를 자동으로 받아옵니다.
  • tex2D(_MainTex, i.uv): UV 좌표를 사용하여 텍스처에서 색상을 읽어옵니다.

// 4. 프래그먼트 셰이더 (Fragment Shader)
// SV_Target 시맨틱을 통해 최종 색상을 렌더 타겟으로 출력
float4 frag (v2f i) : SV_Target
{
    // 모바일 칩셋 오류 방지를 위해 float 사용
    float4 texColor;

    // 텍스처 샘플링 (Texturing): UV 좌표를 사용하여 색상 추출
    texColor = tex2D(_MainTex, i.uv);

    // 최종 색상 결정: 샘플링된 색상
    float4 finalColor = texColor;

    return finalColor;
}

---

5. 고급 제어 및 특수 효과 기법

컬링과 투영 (Culling & Mapping)

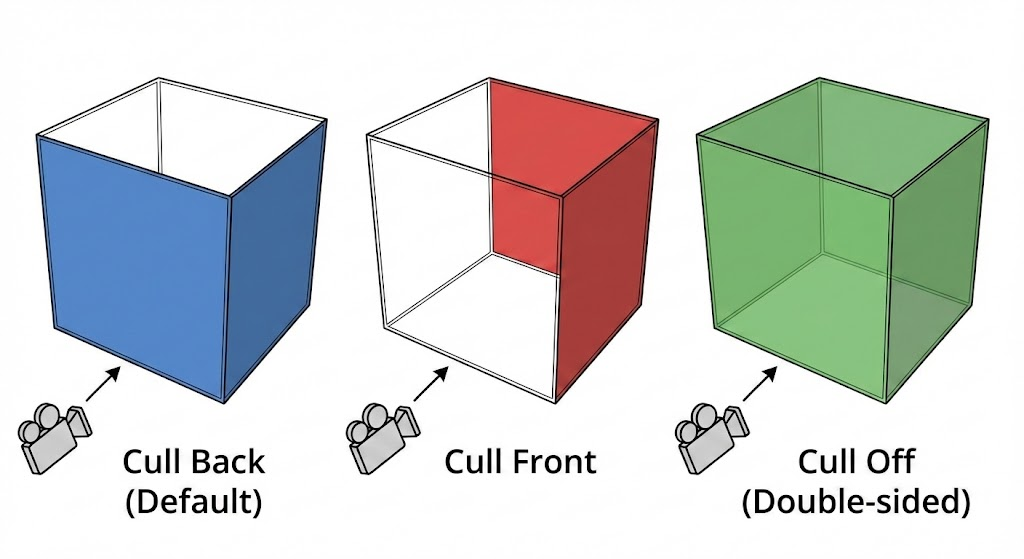

• Culling: Cull Back(뒷면 제거), Cull Front(앞면 제거), Cull Off(양면 렌더링) 명령으로 가시성을 제어합니다







Pass {
    Cull Back  // 뒷면 제거 (기본값) [cite: 9]
    Cull Front // 앞면 제거 [cite: 9]
    Cull Off   // 양면 렌더링 (그림자나 평면 물체에 사용)

    CGPROGRAM
    // ... 셰이더 코드
}

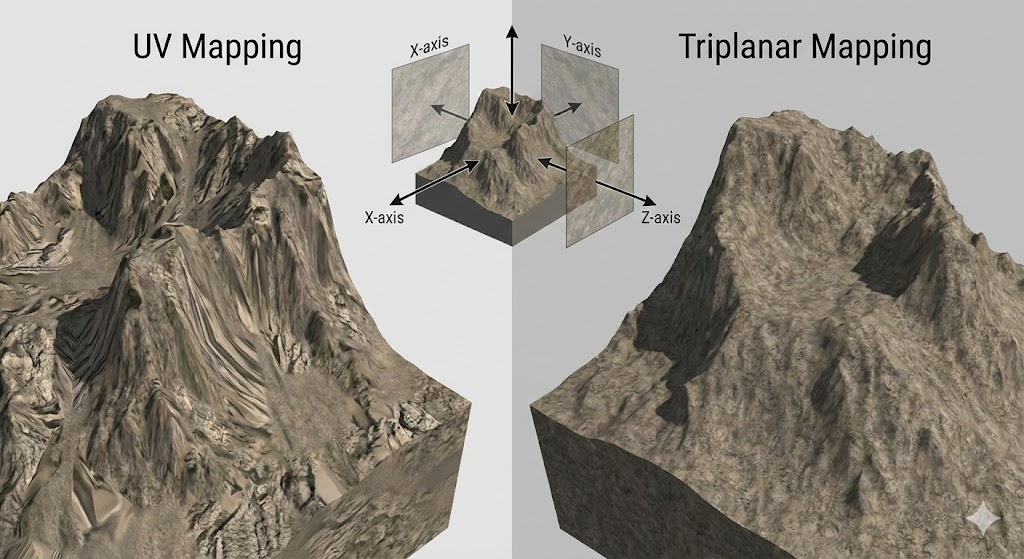

• 트라이플레너 매핑 (Triplanar Mapping): UV 대신 모델 공간의 XYZ 좌표를 사용하여 텍스처를 투영할 수 있습니다
  아래 코드는 그중 일부인 XY 좌표만으로 UV를 만든 예시이고, 노말 방향과 함께 섞어서 최종적으로 Z 방향까지 대입시켜야 합니다. 그럼 코드가 길어지니까 귀찮아서 여기까지만...







// 프래그먼트 셰이더 내부
// 모델 공간의 정점 좌표(v.vertex)를 샘플링 데이터로 사용
float2 customUV = i.objPos.xy; // XY 평면 투영
float4 col = tex2D(_MainTex, customUV);

알파 테스트와 애니메이션

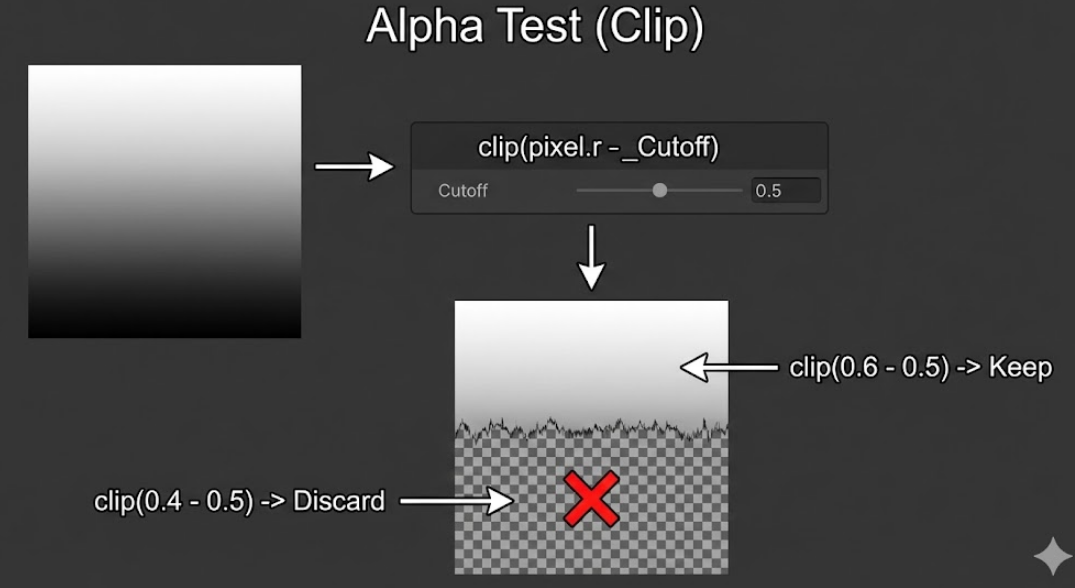

• Alpha Test (Clip): clip(pixel.r - _Cutoff) 함수를 사용해 특정 밝기 이하의 픽셀을 완전히 버립니다



// 프래그먼트 셰이더 내부
float alpha = tex2D(_MainTex, i.uv).r; // 텍스처의 R 채널을 알파로 사용
clip(alpha - _Cutout); // 결과값이 0보다 작으면 픽셀을 렌더링하지 않음

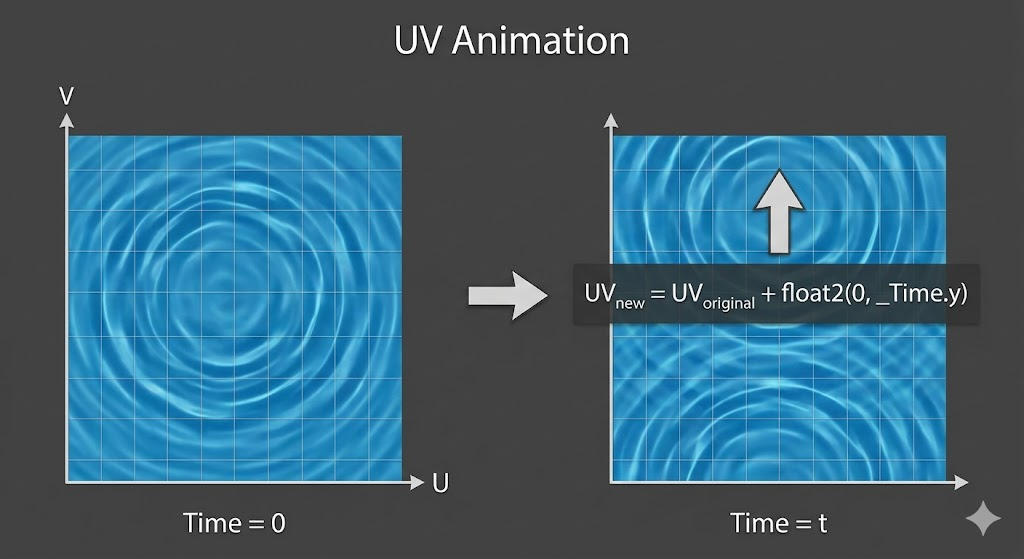

• UV 애니메이션: _Time.y 변수를 UV에 더해 텍스처가 흐르거나 움직이는 효과(충격파, 물결 등)를 만들 수 있습니다.







// 정점 또는 프래그먼트 셰이더 내부
float2 animatedUV = i.uv;
animatedUV.y += _Time.y * _Speed; // 시간에 따라 Y축 방향으로 흐르는 효과
float4 col = tex2D(_MainTex, animatedUV);

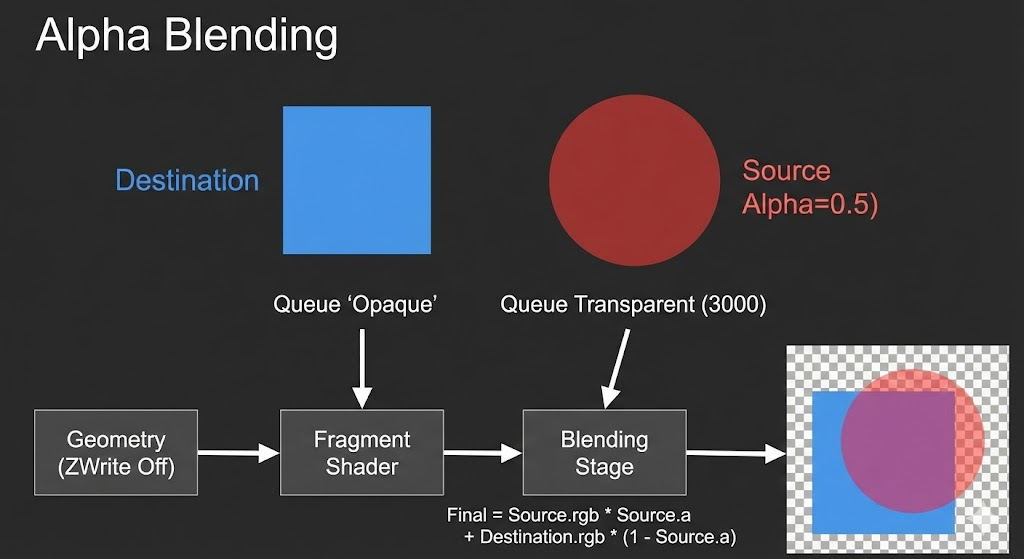

알파 블렌딩 (Alpha Blending)

• 설정: Blend SrcAlpha OneMinusSrcAlpha 공식을 주로 사용합니다. 물론 다른 조합도 있습니다.
• 순서 제어: 깊이 판정 오류를 막기 위해 ZWrite Off로 깊이 쓰기를 끄고, Render Queue를 Transparent (3000)로 설정해야 하는 것이 일반적입니다







Tags { "Queue" = "Transparent" } // 렌더 큐를 3000번대로 설정
ZWrite Off // 깊이 버퍼 기록 중단
Blend SrcAlpha OneMinusSrcAlpha // 기본 알파 블렌딩 공식
// Blend One One // 가산 혼합 (Additve)

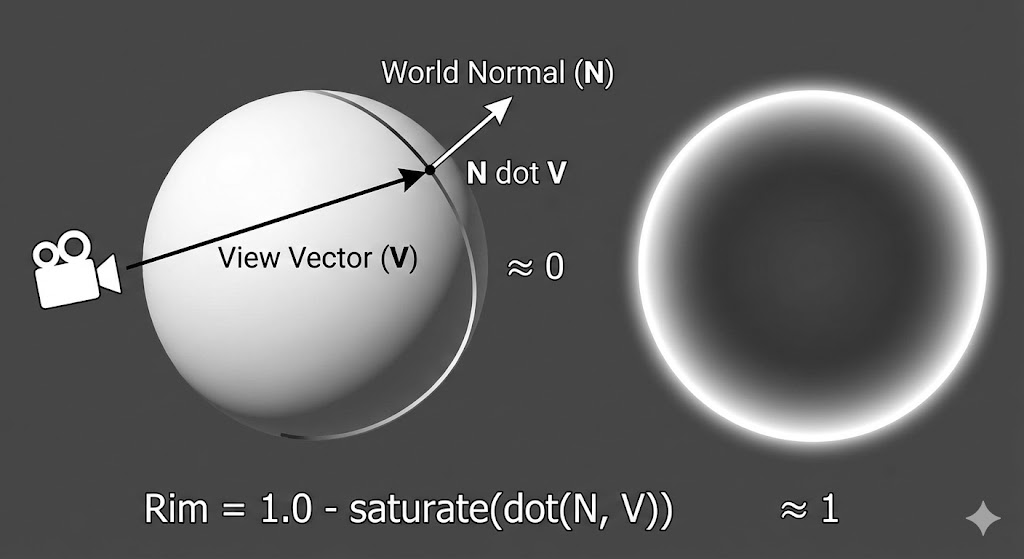

림 라이트 (Rim Light) 구현

1. 노멀 벡터 변환: 모델의 법선을 월드공간으로 변환합니다 (UnityObjectToWorldNormal 또는 행렬 연산)
2. 시선 벡터 계산: _WorldSpaceCameraPos에서 세계 공간의 정점 위치를 빼서 구합니다
3. 내적 연산 (N dot V): 법선과 시선 벡터를 내적하여 카메라를 향하는 면을 판별합니다
4. 결과 반전: 1.0 - (N · V) 공식을 통해 가장자리만 밝게 빛나는 림 라이트를 완성합니다







// 1. 데이터 구조체 정의
struct v2f {
    float4 pos : SV_POSITION;
    float3 worldNormal : TEXCOORD0; // 월드 노멀 전달용
    float3 worldPos : TEXCOORD1;    // 월드 포지션 전달용
};

// 2. 정점 셰이더 (변환 및 좌표 계산)
v2f vert (appdata v) {
    v2f o;
    o.pos = UnityObjectToClipPos(v.vertex);

    // 단계 1: 모델의 법선을 월드 공간으로 변환
    o.worldNormal = UnityObjectToWorldNormal(v.normal);

    // 단계 2: 세계 공간의 정점 위치 계산
    o.worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;

    return o;
}

// 3. 프래그먼트 셰이더 (내적 및 반전 연산)
fixed4 frag (v2f i) : SV_Target {
    // 벡터 정규화 (보간 과정에서 변형된 강도 보정)
    float3 n = normalize(i.worldNormal);

    // 단계 2 확장: 시선 벡터 계산 (카메라 위치 - 정점 위치)
    float3 v = normalize(_WorldSpaceCameraPos - i.worldPos);

    // 단계 3: 내적 연산 (N dot V) 수행 및 0~1 제한
    float nv = saturate(dot(n, v));

    // 단계 4: 결과 반전 (1.0 - NV)으로 가장자리 추출
    float rim = 1.0 - nv;

    // 최종 출력 (림 라이트 강도 조절 가능)
    return fixed4(rim, rim, rim, 1.0);
}
