1. ShaderFX 메터리얼


자... 지금까지 배운 것들을 잠깐 정리해 보겠습니다.

a. 칼라 노드를 만들 수 있게
되었습니다.




원하는 칼라가 출력되는 노드를 만들 수 있게 되었습니다.








b. 텍스쳐 노드를 만들 수
있게 되었습니다.

사실 정식으로 쉐이더 코드를 짜려면, 텍스쳐 샘플러를 선언하고, UV 를 버텍스 쉐이더에서부터 받아서 픽셀 쉐이더로 넘겨오는 과정부터 거쳐야 하지만, 맨 첫 강의때 말했듯 이건 그래픽 디자이너를 위한 강의이므로 '일단 간지나게 만들고 공부는 나중에 한다' 라는 구조로 진행합니다 후후후
그러므로 여러분은 텍스쳐 노드를 만들 수 있게 되었습니다.



c. 텍스쳐 노드의 채널을 따로 따로 다룰 수 있게 되었습니다.



RGBA로 이루어진 텍스쳐 채널 구조를 배우게 되었습니다. 각각은 float으로 이루어진 상수이고, 이것들이 모여서 칼라와 투명도를 정합니다. 그리고 따로 사용할 수도 있습니다.







d.상수를 만들 수 있게 되었습니다.



상수, 별 거 아닙니다. 그냥 숫자입니다. 1+1 같은 공식에서 1이 상수란 말입니다. 여기서는 float 이라고 해도 문제 없겠지요. 어차피 보통 소숫점을 쓰니까요.











e. 연산자를 만들 수 있게 되었습니다.



사칙연산이 가능하게 되었습니다. 이것도 별 거 아니죠. 1+1 에서 +를 만들 수 있게 되었다는 건데... 물론 곱하기나 빼기 등도 만들 수 있게 되었습니다. 거의 사용하지는 않지만 나누기 부호도 만들 수 있게 되었구요.










f. 이 출력물들을 연결할 수 있게
되었습니다 .



이 출력물 노드들을 이리 얽히고 저리 얽히게 만들어서 출력할 수 있게 되었습니다. 그리고 Ambient Color에 연결할 수 있게 되었습니다. (여태까지 Ambient Color에만 연결하신 분은 없으시겠지만)










생각보다 꽤 많은 것을 했네요!







지겨우셨을지도 모르지만, 사실 위 내용은 ShaderFX를 다루기 위한 기본 조작 같은 것입니다. 이제 여기에 함수가 추가되면 재미있는 기능이 발현되게 되지요. 그 때부터는 본격적 실습입니다 실습 !




그러기 위해서 오늘은 ... 배운것을 총 정리하는 겸 해서
ShaderFX 메터리얼을 배워보도록 합시다!
별 거 아닙니다. 이 왼쪽에 있는 진짜 루트 노드 말예요 이거.

여기에 연결하는거 배워보도록 하자는 거지요.
겸해서 라이팅에 대한 기본적인 지식을 쬐끔 배워보는 시간을 가지도록 하겠습니다.

제대로 배우시고 싶다고요? 제대로 배우려면 하나당 한 번의 강의로 해야 해요.
그러니 그건 나중에 , 라이팅을 직접 만들 때가 옵니다. 그 때 알려 드릴께요 .
그전에 실버치매님이 알려주시겠지





오늘 강의를 따라하면 드디어 이런 이미지를 만들 수 있게 됩니다.
그런대로 볼만하지요?






2. Diffuse Color 연결하기

Diffuse Color는, 확산광 (擴散光) 이라고도 불리며[각주:1] , 복잡하게 설명하면 어려워지지만, 간단하게 이렇게 생각하면 일단 편합니다.

"빛 때문에 밝고 어두워지는 색깔"

나중에 자세히 말하겠지만, Diffuse Color에서 가장 밝은 부분은 1이고, 가장 어두운 부분은 0입니다. 당연하게도 중간쯤 밝은 부분은 0.5겠지요.[각주:2]
그리고 이 값이 텍스쳐에 곱셈 연산이 됩니다. 즉 가장 밝은 부분은 텍스쳐의 고유한 색상이 되고, 가장 어두운 부분은 검은색이 되는 거지요.


그러므로, 아래 그림처럼 텍스쳐 노드를 만들고, RGB 채널을 Diffuse Color에 연결해 주면 그것으로 끝입니다.
빛의 밝고 어두움에 따라 음영이 지는 주전자를 볼 수 있습니다.
D_cobblestone.dds 를 적용하였습니다. [각주:3]





2. Ambient Color 만들어 연결하기

지금 당장 책상 아래를 보세요. 빛이 전혀 닿지 않는 곳임에도 불구하고 새카맣지 않고, 어스름히 보입니다.
그렇지 않습니까? 이것은 무엇 때문일까요?

이 세상에는 많은 물체가 있고, 그 물체들은 태양으로부터 나온 빛을 받아 반사하거나 , 흡수하고 있습니다. 때문에 빛이 직접 닿지 않는 곳이라 하더라도 새카맣게 보이는 경우는 없지요.

이 계산을  실제로 한다면 엄청나게 복잡할 수 밖에 없습니다 .때문에 이런 '환경 반사광' 을 직접 계산하지 않고, 단순히 칼라를 더해 (+) 줌으로써 이를 흉내내 주곤 하지요. 이것이 환경광 (Ambient light) 입니다.

이 빛은 방향성도 없고, 그냥 전체 화면에 일정 색을 더해주는 것 뿐입니다. 이것은 어떤 환경이냐 따라 다양한 색을 가지는데요. 쉽게 말해서 석양이 질 때는 붉은 계열 색을, 맑은 날에는 푸른 계열의 색을 쓰는 것이 일반적입니다.

아주 맑은 날은 건물의 어두운 부분이 하늘색입니다. 이것이 Ambient light.
 자, 이렇게 Ambient Color에는 그냥 단색 칼라를 연결해 주도록 합시다.[각주:4]

잘 보이게 하기 위해서 조금 강하게 넣었습니다. 조금만 밝아도 화면 전체가 밝아지니, 아주 어두운 색을 조심스럽게 쓰는 것이 요령입니다. 칼라를 조절하고 Set 버튼 누르는 것을 잊지마세요.



3. Specular Color 만들어 연결하기
Specular Color는 정반사 (正反射 : Specular Reflection) 의 색상을 의미합니다. 이것은 광원으로부터 나온 빛이 바로 반사하여 시야에 들어오는 '하이라이트' 를 의미하는데요.
자세한 내용은 실버치매님의 글 http://gamedevforever.com/17 을 읽어보시면 되겠습니다. [각주:5]

여기서는 그냥 색을 넣어주기만 하면 가동됩니다.
일반적으로 아무 생각 없을 때에는 흰 색을 넣는데요. 실버치매님의 글을 읽어보시면 사실 이렇게 간단한게 아니라는걸 아실 수 있으실 겁니다 .

그래도 우리는 초보니까 흰 색을 넣지요 헤헷.

간단하게 Specular 라이팅이 활성화 되면서, 칼라도 들어갔습니다. 물론 흰색은 좀 이상하지요. 원하시는 색으로 바꾸셔도 무방합니다. 정열의 빨강색이라던가
심지어, float3가 들어가니까 RGB텍스쳐를 따로 만들어 적용하는 것도 가능합니다.[각주:6]




4. Specular Level 연결하여 조정하기

이제 그 아래 있는 Specular level입니다. 이것은 스페큘러의 강도 같은 것을 결정하는건데요, float 하나가 들어간다는 것을 알 수 있습니다. 즉 0~1 사이의 값으로 강도를 조절한다는 거지요.
물론 상수를 하나 만들어서 저기다 연결해도 잘 작동합니다만...

자, 지금 더 돌 재질을 잘 보세요. 무슨 느낌인가요? 마치 덕수궁 돌벽같은 느낌이 아닌가요? 돌이 튀어나와있고 돌들 사이에 시멘트로 매워진 벽 느낌이요.
여기서는 그래서 돌 재질이 있는 부분만 반짝이고, 경계선 부분은 반짝이지 않게 하려면 어떻게 해야 할까요?
뭔가... 마스킹이 있어야 하겠지요? 돌 부분은 살리고 경계선은 죽이는.. 그런 이미지가 필요할겁니다.
그리고 그 마스킹 이미지가 이미 있습니다.

Diffuse Texture 로 사용했던 이미지의 Display Alpha 옵션을 켜보세요. 이건 이 이미지의 알파 채널이 있다면, 그 알파 채널이 어떻게 생겼나 보여주는 겁니다.

그걸 켜 보니까 이미지가 바뀝니다! 흑백의 알파 채널 이미지가 나옵니다.
네, 이 이미지는 알파 채널을 가지고 있었던 겁니다. 그것도 저런 모양으로.
마스킹으로 쓰기에 딱 좋은 이미지로 보입니다.

이전에도 누차 말씀드렸지만, 알파 채널에 그림이 있다고 전부 투명도는 아닙니다. 그 채널을 'Opacity' 에 연결했을때 투명도가 되는거지, 아무 짓도 하지 않으면 어떤 채널에 있는 이미지건 그냥 float 덩어리일 뿐이란 말씀입니다.

이 오브젝트는 투명도가 필요 없습니다. 즉 이미지의 알파 채널은 어차피 쓰지 않는단 말이지요.
그래서 우리는 이 알파 채널을 Spacular level로 쓰기로 결심하였습니다. 이어줍시다.[각주:7]

연결했습니다 . Specular 영역이 잘 보이도록 Specular Color를 빨강으로 바꿔 보았습니다. 어떻게 보입니까?
돌이 있는 부분은 Specular 가 강하게 들어갔고, 돌이 없는 사이의 부분은 매우 약하게 들어갔다는 것을 볼 수 있습니다.
마스킹 이미지도 보시면, 밝은 부분이 아주 흰 색이 아니고 어두운 부분이 아주 검은 색도 아닙니다.
그래서 이렇게 적절한 강도로 들어간 것입니다. 위에 소개한 실버치매님의 글을 읽어 보신분은 아시겠지만, 완전히 Specular가 없는 물체는 없는 법이니까요. 오히려 이게 더 자연스럽다고 할 수 있겠습니다.




5. Glossiness 연결하여 조정하기
Glossiness는 Specular의 퍼짐 정도를 조절하는 메뉴입니다. 둔탁한 오브젝트일수록 Specular가 퍼질 것이고, 유리나 잘 닦은 당구공처럼 매끄러운 오브젝트일수록 Specular가 강하고 얇게 맺힐 것입니다. 이걸 조절하는 겁니다.

이건 단순하게 상수로 조절해 주도록 하겠습니다.
굳이 이젠 설명할 필요도 없겠지요. 직접 비교해 보세요.

1일때에는 넓게 퍼집니다.

10 정도 되니까 좀 줄어드는 군요.

100 정도 되니까 더 작아졌습니다.

물론 이것도 float이기 때문에 아까 Specular level에서 사용한 Alpha 채널을 마스킹으로 이용할 수 있겠습니다만, 그냥은 못쓰고 * 10 정도를 해 줘야 조금 쓸만할 겁니다. 그치만 여기서는 해도 잘 안보일것 같아서 넘어가도록 하지요. 다음에도 할 기회는 충분합니다.

자 이제 값을 20정도로 하고 Speculat Color도 다시 흰 색으로 만들었습니다.





6. Self - Illumination 만들어 연결하기
Self-illumination (자기 발광 自己光) 은 스스로 빛나는 효과 같은 것을 만들때 사용됩니다. 스스로 빛을 내는 발광체 표현을 할 때 주로 사용되지요. Diffuse Color의 음영값과 상관없이 자신의 칼라가 언제나 나타나게 되는 특징이 있습니다. [각주:8] 셰이더 프로그래밍에서는 Self-illumination이란 말을 거의 쓰지 않고, Emission 이라는 말을 주로 사용합니다


사실 이번엔 안 쓸 재질이지만, 특별히 시험삼아 잠시 텍스쳐를 넣어 보았습니다.
caustics_001.bmp 가 적절해 보이는군요. [각주:9]

뭔가 빛나는 것처럼 보입니다.

시험삼아 넣어본 것이니, 삭제하도록 하겠습니다.





7. Normal map 넣어보기
네에 Normalmap입니다. 뭔가 마법의 텍스쳐같은 Normal맵이죠. 분명 폴리곤이 없는데도 막 울퉁불퉁해지는!!!
그 이유 같은건 역시 나중에 알아보고, 일단 넣어보도록 해보겠습니다.

노말맵을 만들 때에는 일반 텍스쳐처럼 만들면 안됩니다.
빈 화면에서 오른쪽클릭을 하고 Maps/NormalMap을 선택합시다.

일반 텍스쳐를 선택하면 안됩니다. 노말맵은 -1.0~ 1.0 사이의 값이 필요해서, 그냥 텍스쳐 영역을 쓰면 안되거든요.[각주:10]



그리고 여기에 N_cobblestone_ati.dds 를 넣어주겠습니다.
잘 나옵니다





...Opacity는 안넣겠습니다. 뭐 다 알잖아요?






오늘은 이렇게 메터리얼에 값 넣는 것을 해 보았습니다. 중간에 연산자 같은거 넣고 막 이러면... 복잡하게 할 수 있어 보이죠? 앞으로 하다보면 다 하게 됩니다. 힘내세요!

다음 시간에는 뭘 할까요? 이런걸 생각하고 있긴 한데..
- Lerp로 텍스쳐 섞기
- 큐브맵 사용해 보기




  1. 난반사광 이라고도 불리며, 산광이라고 불리는 등, 여러 가지 용어로 불리우고 있습니다. 그냥 Diffuse light 라고 부르는 것이 나을 것 같습니다. [본문으로]
  2. 추후에 이 계산을 직접 수식으로 만들어 보게 됩니다. 그 때 더 자세히 알아보도록 하지요. [본문으로]
  3. 빛을 직접 설치하고 싶으신 분은, Directional light 하나를 설치해 보십시오. 여러 개도 가능하지만, 현재 설정으로는 한 개의 Directional light 밖에 적용되지 않습니다. [본문으로]
  4. 물론, IBL 이나 Ambient Cube 등의 발전된 기법들도 사용됩니다만 아직도 많은 게임들은 단순한 Ambient Color를 쓰는 경우가 많으므로 우리도 그렇게 하는 것이 아무런 문제가 되지 않을것입니다. [본문으로]
  5. 저는 이거보다 더 잘 쓸 자신이 없어서요. [본문으로]
  6. 텍스쳐가 한 장 더 필요하게 되므로 리소스도 사용하게 되고 만들기도 귀찮은 작업이 되지만, 최신 게임에서는 실제로 이렇게 만들어서 적용하고 있습니다. 당장 여러분의 다음 프로젝트에서도 쓸 지도 모르지요! 아니면 이미 쓰고 있다던가!!! [본문으로]
  7. 실무에서도 엄청나게 많이 쓰이는 요령입니다. 텍스쳐는 무조건 아껴야 하거든요. 남는 채널이 있으면 무언가의 마스크로 꼭 쓰도록 합시다. [본문으로]
  8. 뭔가 거창해 보입니다만, 사실은 Ambient와 다른게 하나도 없는 녀석입니다. Self - illumination에 넣지 않고 Ambient Color에 넣어도 완전히 똑같이 작동합니다. [본문으로]
  9. 앗! 노드들이 어떻게 저렇게 작은 사이즈로 변했지요? 라고 생각하신다면, 노드를 더블클릭 해 보세요. :) [본문으로]
  10. 뭐 지금부터 알 필요는 없지만.... 0.0~1.0 사이에 있는 값을 -1.0~1.0 으로 확장하는 법은 *2-1 을 해주면 됩니다. 이런 놀라운 (?) 공식을 '매직 넘버' 라고 합니다 :) [본문으로]
신고


밝힐 것이 있습니다.
사실 여기서 shaderFX를 강의하고, 이 강의가 자연스럽게 포프님의 쉐이더 강의로 이어지는 것이 목표였습니다.
포프님의 강의가 물론 매우 쉽다는 것 인정합니다만, 지금의 제 수준에는 그렇다는 거고...
제가 처음 쉐이더에 관심가지던 그래픽 디자이너였던 4-5년 전에는 그 정도도 결코 쉬운게 아니었었다는거지요!!! 프로그램 몰라!! 어려워!!! 그게 뭐야!!! 이쁘지도 않은 영어 메모장으로 일을하다니 이 천한것들


그리고 나서 다시 유니티 쉐이더로 와서 ... 그래픽 디자이너들이 간단한 유니티 쉐이더 정도는 직접 코딩할 수 있게! 하는게 목표였는데... (겜브리오 쉐이더로 할까 하다가 , 겜브리오 쉐이더보다 유니티 쉐이더가 훨씬 쉽게 짤 수 있어서..)

한 3강 써보다 보니 이 속도로 쓰다간 원하는 걸 다 쓰려면 산 3-4 년 걸릴 것 같지 뭡니까 이히히히
그래서 걍 그냥 맘편하게 ShaderFX 만 집중해서 쓰기로 생각했습니다. 그래서 제목도 맨 앞에 'ShaderFX를 이용한' 이라고 붙였지요. 아무도 관심없었다는거 잘 알지만.
어쩐지 덕분에 게임개발 포에버 사이트에서는 제가 오래오래오래 글 쓸 것 같은 생각이 들긴 합니다만 ... ㅋ

하여간 그래서 오늘 강의 시작합니다.


==========================================================================================================

1. Float을 산수로 가지고 놀자.

모든 색은 float3로 이루어질 수 있다고 저번 시간에 말씀드렸습니다. 그러니까 모든 그림의 한 픽셀 한 픽셀들은, 각각 float3의 색상 구조로 이루어져 있다는 거지요.

이렇게 모든 그림을 3자리 소숫점인 float3로 인식을 하는 '개념' 이 매우 중요합니다.
제가 강의를 해 본 결과에 의하면, 그래픽 디자이너에게 가장 부족한 개념이 이 부분이었거든요.

자 , 저번 시간의 약간의 복습입니다.

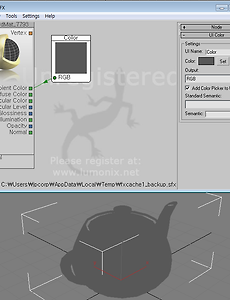

일단, 회색 주전자가 있네요. 만만한게 주전자죠. 넹.

2377579


자 , 이 주전자의 텍스쳐를 빨리 숫자로 생각해 보세요! 3,2,1 땡!







float3(0.5,0.5,0.5) 일겁니다.[각주:1]



여기까지는 쉽게 순간적으로 생각해 낼 수 있어요.
그럼 이제 다시 한 번, 약간의 산수를 해 봅시다. 색상은 잠깐 생각하지 마세요.




float3(0.5,0.5,0.5) 의 각각 요소에다가, 0.5 씩을 더하면 어떻게 될까요?
즉 float3(0.5,0.5,0.5) + float3(0.5,0.5,0.5) 라는 말이죠.




그래픽 디자이너라고 무시한다고 생각하실 수도 있겠지만 ...
아시잖아요. 우리같이 그림만 그리고 살아온 사람들은 가끔 돈계산도 깜빡깜빡 합니다. 으흐흐.
간단하지요?

float3(0.5,0.5,0.5) + float3(0.5,0.5,0.5) = float3(1.0,1.0,1.0) 입니다.
... 흰색이네요??!??


넹 , 수학적으로는 알겠고, 이번엔 잠깐 봉인해놨던 색으로 생각해 보지요.

float3(0.5,0.5,0.5) + float3(0.5,0.5,0.5) = float3(1.0,1.0,1.0) 이니까,
   회색            에다가     회색        을 더하면    흰색이    된다.





라는 말씀이지요?
달리 말하자면,
'색끼리 더하면 값이 올라간다. 즉 밝아진다는 뜻이다' 라는 말이 됩니다.[각주:2]

자 이제 그럼 이걸 직접 만들어서 증명해 봅시다.


2. ShaderFX로 연산해 보기


뭐 간단합니다. 회색 + 회색 이니까요. 만들어 봅시다.


일단 이 상태에서 시작합시다.

회색 칼라 노드를 하나 더 만듭시다.  빈 화면에서 오른클릭 -> Maps -> Color 를 선택하면 됩니다.[각주:3]




그리고 색상은 회색으로 지정합시다. 회색 노드가 두 개가 되었습니다.



자 이젠 덧셈 기호가 필요합니다.
이게 셰이더 코딩으로 하면 그냥 A+B 하면 되는데, 노드 구조에서는 굳이 이것도 노드를 만들어줘야 합니다 .
이게 사실 좀 귀찮긴 한데 개념적으로만 보면 쉽긴 하죠. 익숙해지면 귀찮아요 ㅋㅋㅋ

다시 빈 화면에서 오른쪽 클릭해서 Math / MathOperator 를 만듭니다. 이게 연산자 노드예요.



연산 노드가 나왔습니다. 기본은 * 연산으로 되어 있습니다. 오른쪽 메뉴에서 + 로 바꿔줍시다. 그럼 오퍼레이터가 + 로 바뀝니다.



둘을 더해야 하니까, Input A 와 Input B 에다가 회색 노드를 연결시켜줍니다.
그리고 결과물을 Ambient Color 에 연결해 줍니다.

자, 개념이 쉽게 잡히지요? 두 회색을 더한 겁니다. 즉 float3(0.5,0.5,0.5) + float3(0.5,0.5,0.5) 를 만들었고, 결과물을 Ambient Color로 연결한거지요.

자, 결과물이 나왔습니다. 흰색입니다. float3(1.0,1.0,1.0) 이 나왔지요.


만약 이걸 곱하기 (*) 로 바꾸면 어떻게 될까요?



자, 이렇게 나옵니다. 이제 쉽게 예상하실 수 있으시겠지요?
float3(0.5,0.5,0.5)  * float3(0.5,0.5,0.5)  =  float3(0.25,0.25,0.25) 지요.
소수점 숫자들끼리 곱하기를 하면 숫자가 더 작아집니다. 그러니까 더 어두워진다는 거지요!

자 더 어두워졌지요? 배경이 꽤 새까맣기 때문에 그렇게 안보이지만, 회색보다는 더 어두운 회색이 되었습니다.
이것은 포토샵에서의 레이어 모드 중, Multiply 랑 똑같습니다!![각주:4]


알면 재밌습니다.


셰이더 연산을 할 때에는 위에서 본 것과 같이 덧셈과 곱셈 연산을 주로 쓰고, 뺄셈은 가끔 쓰고, 나눗셈은 거의 안쓰다시피 합니다. (2로 나누나 0.5를 곱하나...)[각주:5] 뭐 그래도 다른 것도 한 번 해보시고 이해해 보시면 더 좋겠지요?

숙제가 있습니다. 흑백으로만 하면 재미없으니까, 칼라를 가지고 놀아보세요. 빨강 (1.0, 0.0, 0.0) 과 파랑 (0.0,1.0, 0.0) 을 각각 더해보거나 곱해보면 무슨 일이 생길까요? 그리고 왜 그런 결과가 나올까요?



3. 상수 추가하기

미리 얘기했듯 저는 정말로 쉬운 강의입니다.
어려운 예제같은건 안해요 우후후
어려운 예제하면 내가 힘들걸랑


그러니깐 이번엔 위의 예제랑 똑같은거 하나 또 만들어 봅시다.

지금 위의 연산은 이런거였죠?
float3(0.5,0.5,0.5) + float3(0.5,0.5,0.5)
다행히 위의 그림은 단색입니다. 즉, 어떤 부분의 픽셀을 선택하더라도 전부
float3(0.5,0.5,0.5) + float3(0.5,0.5,0.5)
라는 거지요.



복잡한 이미지의 칼라라면, 픽셀마다 색이 다르겠지만 저 단색 칼라는 어딜 찍어도  float3(0.5,0.5,0.5) 입니다.





그러니까.






요런것도 가능해져요.

float3(0.5,0.5,0.5) + 0.5

주의 : 지금 이건 "float3" 와 "float1"의 더하기입니다.사실 이건 적합한 계산은 아닙니다.
덧셈은 같은 자릿수여야 하거든요. 곱셈은 상관 없지만요.

ShaderFX에서는 자동으로 뒤의 float1 (0.5) 를 float3(0.5,0.5,0.5) 인 것처럼 계산해 주기 때문에 괜찮지만, 실무에서 이렇게 짜면 ATI그래픽 카드에서 오류가 발생할 수도 있다고 합니다. (Hybrid님 협찬)

그러므로 여기서도 정확히 하려면 상수로 float3 벡터를 만들어 주어야 정상이지만, 지금은 간단한 한 자리의 상수 만드는 연습이기 때문에 그냥 넘어가도록 하겠습니다.


이것도 똑같은 결과가 나오게 됩니다.
뭐 일단 해볼까요?
일단 아래 그림에서 시작해 봅시다.


두 노드 중 하나를 지워보고, 하나를 숫자로 (상수로) 바꿔봅시다.
일단 노드 하나를 선택해서 DEL 키를 눌러 지웁니다.

지우고 나면, Input B 가 비지만, 위 그림의 오른쪽 화살표를 보면 기본값이 1.0이 들어가고 있다는 것을 알 수 있습니다.[각주:6]
자 이것 말고, 상수 노드를 따로 만들어서 추가해 봅시다.

위 그림처럼, Maps/Constant 를 추가해 봅시다. 이게 상수입니다.

이제 조금 익숙해졌을테니, 조금 빨리 진행해 보지요. Constant 노드를 만들면, float 이 빠져나오는 것을 알 수 있습니다. 한 자리 숫자지요. 그리고 이 숫자는 오른쪽 메뉴에서 수정할 수 있습니다. 실시간으로요!!!
이걸 Input B 에 연결하면, float3(0.5,0.5,0.5) + 0.5 가 됩니다.

이제 이것이 float3(0.5,0.5,0.5) + 0.5 라는걸 아실 수 있으실 겁니다.



숫자를 바꿔 보시고, 곱셈으로도 바꿔 보시고 ... 조금 가지고 놀아 보세요.


4. 더하면 밝아지고 곱하면 어두워집니다.

오늘 내용의 결론입니다.
이미지를 더하면 밝아지고,
곱하면 어두워집니다. (소숫점이거든요. 소숫점은 곱할수록 작아지지요)

여태까지 흑백 이미지만 가지고 노니 재미 없으니까 그냥 추가한 겁니다. :)

그럼 이제 위의 내용을 곰곰히 생각해 보면서, 아래의 다양한 내용을 이해하도록 해 보세요. 직접 해보셔도 좋겠습니다.




1. 이전에 만들었던 것처럼 풀 이미지에 0.5를 더하면, 밝아집니다.

0.5가 아닌 0을 더하면 변화가 없겠지요? 한번 해보세요.




2. 풀 이미지에 1.0을 곱하면? 그대로입니다.
곱하기를 하지 않고 1.0을 더하면 하얗게 날라갔겠지요?





3. 그럼 풀 이미지에 0.5를 곱하면? 어두워집니다.
0 을 곱하면 완전 검은색이 되겠지요?


위 3가지 예제가 모두 이해 되셨습니까?


자,  이렇게 해서 '칼라를 숫자로 인식하는 것' 을 저번 시간에 했고,
이번 시간에는 '그렇게 숫자로 인식한 칼라를 덧셈과 곱셈 등 수식으로 연산해 보는 것' 을 해봤습니다.

다음 시간에는 이제 각종 메터리얼 옵션들을 간단하게 사용해 보도록 하겠습니다. 이미 만져보신 분들도 계시겠지만...
  1. 무채색이 될수록 RGB 숫자가 같아지지요. RGB가 완전히 같은건 그야말로 흑백 이미지. 요 개념 자주 쓰입니다. 밑줄 쫙. [본문으로]
  2. 흔히들 '포토샵의 Screen 이 이 원리로 밝아지는 거다' 라고 말씀하시는 분들이 계신데 엄밀히 말하면 다릅니다. 포토샵의 Screen 공식은 (1.0 - ((1.0 - base) * (1.0 - blend))) 이고요. 지금 글과 같이 단순히 더하기만 하는 것은 Add 라고 부릅니다. 포토샵의 레이어 속성에는 이게 없고, 에프터 이펙트에는 있지요. [본문으로]
  3. 다른 요령도 가르쳐 드리겠습니다. 이미 만들어져 있는 Color 노드를 선택하고, Ctrl+C 를 눌러보세요! 아아 저는 Ctrl+C 가 너무 좋아요!!! 아흥 하악하악 [본문으로]
  4. 포토샵의 Screen 블렌딩은 단순한 덧셈이 아니지만, Multiply는 단순한 곱셈이 맞습니다 :) [본문으로]
  5. 사실 나눗셈은 일반적인 경우에 계산이 꽤 드리기 때문에, 보통은 0.5를 곱한다고 합니다. [본문으로]
  6. B가 1.0이므로, 사실 결과는 0.5+1.0 이므로 float3(1.5,1.5,1.5) 겠지만, 컴퓨터 그래픽에서 1이 넘는 색상은 그냥 흰색일 뿐이므로 float3(1.0,1.0,1.0)과 차이가 없는 결과물이 나옵니다. [본문으로]
